Jaringan WAN

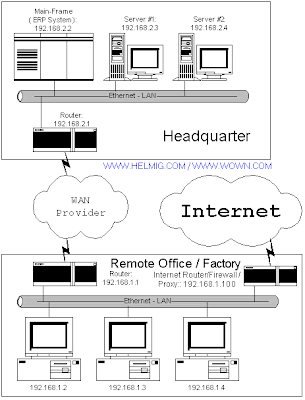

WAN (Wide Area Network) adalah kumpulan dari LAN (Local Area Network)  dan/atau Workgroup yang dihubungkan dengan menggunakan alat komunikasi modem dan jaringan Internet, dari/ke kantor pusat dan kantor cabang, maupun antar kantor cabang. Dengan sistem jaringan ini, pertukaran data antar kantor dapat dilakukan dengan cepat serta dengan biaya yang relatif murah. Sistem jaringan ini dapat menggunakan jaringan Internet yang sudah ada, untuk menghubungkan antara kantor pusat dan kantor cabang atau dengan PC Stand Alone/Notebook yang berada di lain kota ataupun Negara. Wan dapat didefinisikan juga sebagai jaringan komputer yang membutuhkan router dan saluran komunikasi publik. Wan ini juga salah satu jenis jaringan computer yang terluas setelah internet.

WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.

Wireless WAN menghubungan dua lokasi dengan kecepatan 1,6-10 Mbps, mendayagunakan RF spektrum lebar, bilamana jaringan publik tidak tersedia atau terlalu mahal. Sistem wireless WAN merupakan sistem point-to-point menghubungkan jaringan melintasi kota-kota menggantikan infrastruktur publik atau memberikan suatu alternatif terhadap sambungan privat.

Jaringan WAN

Masyarakat  mengikuti penggunaan tradisional dan menyebut  mesin-mesin ini sebagai host. Istilah End System juga digunakan dalam literatur. Host dihubungkan dengan sebuah subnet komunikasi, atau cukup disebut subnet. Tugas subnet adalah membawa pesan dari host ke host lainnya, seperti halnya sistem telepon yang membawa isi pembicaraan dari pembicara ke pendengar. Dengan memisahkan aspek komunikasi murni sebuah jaringan (subnet) dari aspek-aspek aplikasi (host), rancangan jaringan lengkap menjadi jauh lebih sederhana.

Pada sebagian besar WAN, subnet terdiri dari dua komponen, yaitu kabel transmisi dan elemen switching. Kabel transmisi (disebut juga sirkuit, channel, atau trunk) memindahkan bit-bit dari satu mesin ke mesin lainnya.

Element switching adalah komputer khusus yang dipakai untuk menghubungkan dua kabel transmisi atau lebih. Saat data sampai ke kabel penerima, element switching harus memilih kabel pengirim untuk meneruskan pesan-pesan tersebut.

Ciri-ciri WAN

1. Bekerja di area geografis yang luas
2. Dapat diakses melaluiSerial Interface dengan kecepatan rendah

Keuntungan Jaringan WAN.

• Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang.
• Komunikasi antar kantor dapat menggunakan E-Mail & Chat.
• Dokumen/File yang biasanya dikirimkan melalui fax ataupun paket pos, dapat dikirim melalui E-mail dan Transfer file dari/ke kantor pusat dan kantor cabang dengan biaya yang relatif murah dan dalam jangka waktu yang sangat cepat.
• Pooling Data dan Updating Data antar kantor dapat dilakukan setiap hari pada waktu yang ditentukan.
• Memiliki sistem jaringan yang luas sehingga dapat mencapai Negara, benua, bahkan seluruh dunia.
• Apabila terhubung dengan jaringan internet msk teransper file pada tempat yang saling berjauhan. Dapat di lakukan dengan cepat menggunakan email.

Kekurangan WAN:

• Biaya operasional mahal.
• Susah dalam instalasi infrastrukturnya.
• Rumit jika terjadi trouble jaringan (network trouble shooting).

MACAM-MACAM JARINGAN

Jenis koneksi WAN normalnya tergantung pada layanan yang bisa diberikan oleh penyedia WAN, dan juga berhubungan dengan jenis interface fisik yang dipakai untuk menghubungkan router. Ada banyak sekali jenis koneksi, akan tetapi jika memungkinkan pilihlah jenis koneksi yang teknologinya bisa mendukung data rate yang lebih tinggi dan mendukung konfigurasi yang fleksibel.

DTE adalah Data Terminal Equipment yang berada pada sisi koneksi link WAN yang mengirim dan menerima data. DTE ini berada pada sisi bangunan si pelanggan dan sebagai titik tanda masuk antara jaringan WAN dan LAN. DTE ini biasanya berupa Router, akan tetapi computer dan multiplexer juga bisa bertindak sebagai DTE. Secara luas, DTE adalah semua equipment yang berada pada sisi tempat si pelanggan yang berkomunikasi dengan DCE pada sisi yang lain.

Demarc adalah titik demarkasi dimana perkabelan dari perusahaan telpon terhubung ke perkabelan di sisi rumah pelanggan. Umumnya pelanggan bertanggung jawab terhadap semua equipment disisi demark dan fihak Telkom bertanggung jawab semua equipment disisi lain dari demark.

Local loop adalah kabel ekstensi ke kantor central telephone.

Central office adalah fasilitas switching dan juga memberikan entry WAN cloud dan juga exit points untuk panggilan masuk dan keluar, dan juga bertindak sebagai switching point untuk meneruskan data ke central office lainnya. Central office juga memberikan layanan seperti switching sinyal telpon masuk menuju trunk line. CO juga berfungsi memberikan catu daya DC ke local loop untuk membentuk circuit electric.

DCE adalah peralatan data circuit terminating yang berkomunikasi dengan DTE dan juga WAN cloud. DCE pada umumnya berupa router disisi penyedia jasa yang merelay data pesan antara customer dan WAN cloud. DCE adalah piranti yang mensuplay signal clocking ke DTE. Suatu modem atau CSU/DSU disisi pelanggan sering diklasifikasikan sebagai DCE. DCE bisa serupa DTE seperti router akan tetapi masing-2 mempunyai perannya sendiri.

PSE adalah packet switching exchange, suatu switch pada jaringan pembawa packet-switched. PSE merupakana titik perantara di WAN cloud.

WAN cloud adalah hirarkhi dari trunk, switch, dan central office yang membentuk jaringan sambungan telpon. Kenapa di presentasikan dengan Cloud karena struktur fisik bermacam-2 dan jaringan-2 dengan titik koneksi bersama bisa saling timpang tindih.

Standard koneksi WAN

Koneksi standard WAN yang direkomendasikan adalah sebagai berikut.

1. Untuk layanan WAN menggunakan koneksi serial, gunakanlah kabel serial V.35
2. Untuk koneksi WAN berkecepatan rendah (dibawah 64Kbps) yang biasa diasosiasikan dengan PSTN analog, gunakanlah kebel serial RS-232.
3. Untuk koneksi ISDN BRI, kabel UTP (Cat5) yang digunakan seharusnya memakai kabel dengan warna yang berbeda (putih atau kuning) dari kabel UTP yang umum dipakai untuk menunjukkan bahwa kabel tersebut adalah koneksi WAN. Perlu diperhatikan bahwa peralatan ISDN yang disambungkan pada piranti yang buksan ISDN bisa menyebabkan kerusakan.
4. Untuk koneksi WAN ISDN, terminal adapter (TA) haruslah dihindari; sebaiknya gunakan router ISDN native.
5. Semua perkabelan haruslah di dokumentasikan dan diberi label dengan jelas.

Ada tiga kategori koneksi WAN yang ada:

1. Dedicated Point-to-point atau leased line (serial synchronous) seperti T1, T3
2. Jaringan circuit-switched (asynchronous serial) seperti ISDN
3. Jaringan Packet-switched (synchronous serial) seperti frame relay, x.25

• Dedicated connection atau leased line

Dedicated connection atau leased line adalah koneksi sambungan permanen point-to-point antara dua piranti yang mempunyai karakteristic berikut ini:

1. Dedicated point-to-point – serial synchronous
2. Koneksi permanen, seperti T1, T3
3. Ketersediannya tinggi
4. Sambungan biasanya disewa dari penyedia layanan WAN
5. Leased line lebih mahal disbanding solusi WAN lainnya
6. Menggunakan koneksi terpisah di masing-2 titik

Kapan seharusnya memakai jenis sambungan WAN jenis ini?

1. Jika jaringan kita mempunyai trafik yang sangat tinggi melalui jaringan WAN
2. Jika memerlukan sambungan konstan antar site
3. Hanya mempunyai beberapa interkoneksi site saja

• Jaringan circuit-switched

Jenis koneksi jaringan circuit-switched memberikan alternative dari sambungan leased line, memungkinkan kita menggunakan sambungan bersama (share line). Koneksi WAN jenis ini bekerja dua arah, koneksi WAN dial-in dan dial-out. Saat kita memakai koneksi WAN circuit-switched, maka:

1. Komputer pengirim dials-in ke sambungan dan terbentuklah koneksi WAN
2. Komputer penerima mengirim pemberitahuan dan mengunci sambungan
3. Komputer pengirim mentransmisikan data melalui koneksi WAN ini
4. Setelah transmisi selesai, koneksi dilepas agar user yang lain bisa memakai

Jaringan cisrcuit switched menggunakan switch virtual circuit (SVC). Suatu jalur dedicated transmisi data terbentuk sebelum komunikasi dimulai dengan cara melepas switch electric. Jalur ini akan tetap terbentuk sampai komunikasi berakhir.

• Jaringan Packet-switched

Jaringan packet-switched tidak memerlukan sambungan tersendiri atau sambungan cadangan sementara. Sebaliknya jenis jaringan packet-switched ini memungkinkan jalur paket data di set secara dinamis ketika data mengalir melalui jaringan. Jenis koneksi jaringan ini mempunyai karakteristik sebagai berikut:

1. Message dipecah kedalam paket-2 (bukan paket lebaran atu)
2. Paket-2 menjelajah secara independen melalui interjaringan (yaitu mengambil jalur yang berbeda)
3. Pada sisi penerima paket-2 di assembling ulang pada urutan yang tepat
4. Piranti pengirim dan penerima mengasumsikan suatu koneksi yang ‘selalu on’ (tidak memerlukan dial-up)

Jenis koneksi jaringan WAN ini menggunakan permanent virtual circuit (PVC). Walaupun suatu PVC terlihat terhubung langsung – jalur WAN tersendiri, jalur yang diambil setiap paket melalui inter-jaringan dapat berbeda (pribahasanya: banyak jalur menuju Jakarta).
